一、設備特點
本電爐為周期作業式，可供硬質合金、功能陶瓷、粉末冶金等在高溫、真空條件下進行熱壓燒結處理，也可在充氣保護情況下熱壓成型燒結。

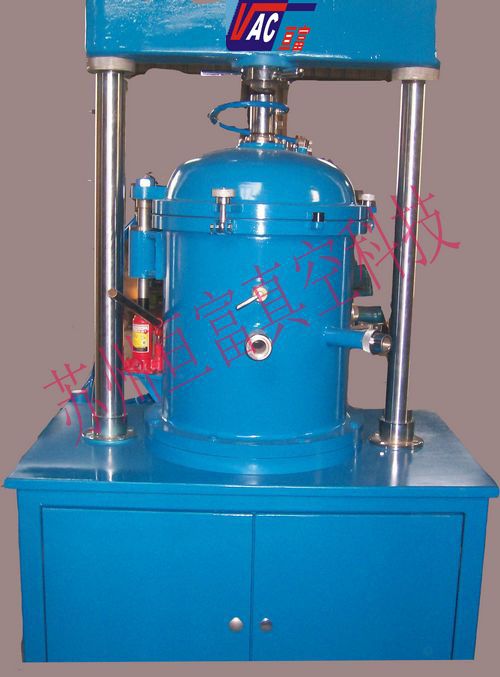

二、結構說明
1、爐體：采用雙層水夾層結構，內壁為304不銹鋼拋光，外壁為優質碳鋼。
2、爐蓋：采用雙層夾層封頭結構，內壁為304不銹鋼，外壁為優質碳銅組焊而成。
3、爐底：同樣采用雙層水夾層封頭結構，水冷不銹鋼下壓頭、進氣閥；可調節高度，位移傳感器和電極裝置等。所有內壁為304不銹鋼均拋光。
4、爐架：由上下橫梁兩根厚壁圓筒立柱焊接而成，上下壓頭支壁都為焊接成型產品，耐壓強度高，光潔度及平衡度高。
5、壓頭：上、下壓頭采用高純石墨塊制作壓成，壓頭所承受壓力35-70MPa
6、真空系統：由壹臺機械泵，充氣閥，放氣閥，真空蝶閥，真空壓力表（±Pa）等組成。
7、液壓系統：采用電動輸入方式，儀表可設定自動調節壓力，并能實現穩壓，保壓。
8、控溫系統：采用可控制硅控溫，配置有PID功能儀表數顯表，具有超溫聲光報警功能。水冷系統：由各種管道閥等相關裝置組成，具有水壓欠壓、斷水聲光報警自動切斷電源功能。
9、發熱元件、隔熱屏：發熱元件采用電極石墨加工成圓筒形的結構，采用三相，隔熱屏采用石墨、碳纖維、保溫性能好、加熱均勻、輻射面大、耐熱沖擊性好，可快速加熱和冷卻。保溫層和發熱分體，易維護和取裝，保溫套外用不銹鋼框架支撐、固定。
三、設備型號

型 號 工作區尺寸 *高工作溫度 額定功率 壓 力 備注
ZT-15-20Y Ф80×80 2000℃ 15KW 10T
ZT-25-20Y Ф90×120 2000℃ 25KW 10T
ZT-40-20Y Ф160×160 2000℃ 40KW 20T
ZT-50-20Y Ф160×180 2000℃ 50KW 20T
ZT-60-20Y Ф140×160 2300℃ 60KW 40T
ZT-120-20Y Ф280×320 2000℃ 120KW 100T
ZT-150-20Y Ф320×320 2300℃ 150KW 100T
注：可根據用戶要求定做各種非標真空熱壓爐。
