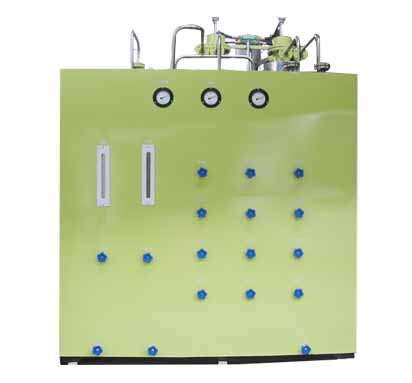

超純氫氣純化裝置

概述：
高純氫氣的制取根據原料氣的純度來選定，它的工藝方法如下：
*種方法：普氫為原料，氫氣純度大于99.8%，其工藝流程是首先對普氫進行預處理，將氫氣的雜質氧、二氧化碳、水份除掉，經過預處理后的氫氣，其氧氣含量小于1ppm，露點至-65℃~-70℃，然后將此氫氣由鈀管純化單元進一步的提純，氫氣的質量標準符合GB/T7445-1995超純氫指標即氫氣純度99.9999%，O2≤0.4ppm, N2≤0.4ppm, CO≤0.1ppm CO2≤0.1ppm, CH4≤0.2ppm, H2O≤1ppm。
第二種方法：采用純度為99.999%，氫氣再由貯氫合金單元提純到99.9999%。貯氫合金在一定的溫度和壓力條件下，可以吸取氫氣或釋放氫氣，而對其它氣體就無此種性能，它的工藝過程是比較簡單。
工藝方案
使原料氫氣先通過預純化裝置，將原料氫氣純度由99.8%提高到99.99%，再經過精處理裝置將99.99%氫氣提純到99.9999%。預純化裝置由高效鈀催化劑脫除氧份，氫氣由冷卻器降溫后送至吸附干燥器脫水，此時氫氣的純度大于99.99%，精處理裝置以鈀管為純化單元，將氫氣純度由99.99%提純到99.9999%以上。
技術指標
原料氫氣純度： ≥99.8%
工作壓力： ≥0.8Mpa
裝置的處理氣量：0.5~800 m3/h
經純化后氫氣純度為：99.9999%
氧氣≤0.4ppm CO2+CO≤0.4ppm
CH4≤0.2ppm 露點：≤-78℃
