特點：
1．同時測量電壓、電流真有效值和功率損耗，采用乘積法測試方案，符合IEC標準推薦的測試方法
2．具有材料振幅磁導率ma、飽和磁感應強度Bs測量功能
3．測試頻率任意設定，連續可調
4．具有磁化電流波形監視功能
5．遙控輸出，方便生產線批量產品快速檢測
6．連接簡單，操作簡便、快速，5-10秒鐘得到測試結果

功能簡介：

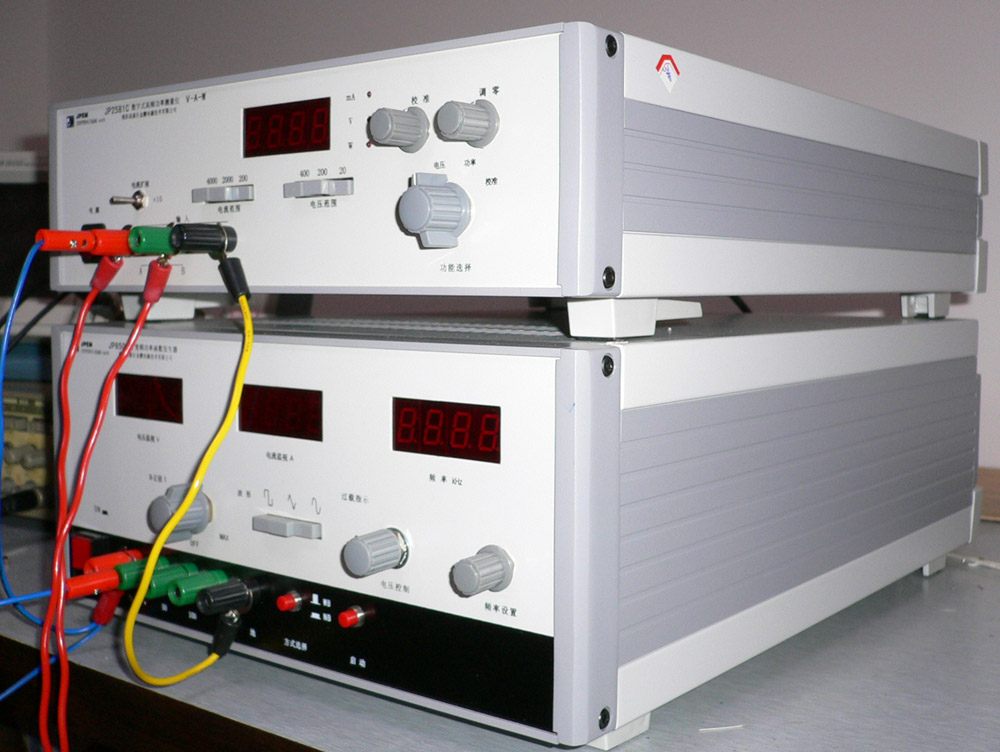

該系統由JP8500X寬頻功率函數發生器和JP2581X寬頻功率測量?jī)x組成。用于測試磁性材料及器件功耗，分析磁性器件的基本特性。
近10年來，我們對產品作了三次重大改進，極大地提高了儀器的穩定性和可操作性，擴展了波形測試范圍，增加了磁化電流監視和輸出遙控功能，使該系統更適于實際測試的需要。
儀器采用模塊化設計，進一步提高了性能價格比。

主要指標：
測試頻率：50Hz－200kHz（A型）
10－700kHz （B型）
10－1000kHz （C型）
電 壓：0－200V（真有效值）
電 流：0—2000mA（真有效值）
功 率：0.01—200W
基本精度：正負1%,正負5個字（電壓、電流）
正負3%,正負5個字（功率）
提供正弦波、三角波、方波測試能力。

JP2581+JP8500測試系統應用實例
【1】磁性材料損耗特性PCV的快速測試；
【2】材料振幅磁導率ma和磁芯（有效）振幅磁導率 (ma)e 測量；
【3】材料飽和磁感應強度Bs測量；
【4】高頻開關變壓器磁芯總功率損耗測量；
【5】用于推挽或橋式逆變器中的開關電源變壓器動態測試與分析；
【6】用于單端反激式變換器開關電源變壓器動態測試與分析；
【7】電子鎮流器（EB）脈沖反饋?zhàn)儔浩骱椭C振電感器（限流電感）的動態測試與分析。
